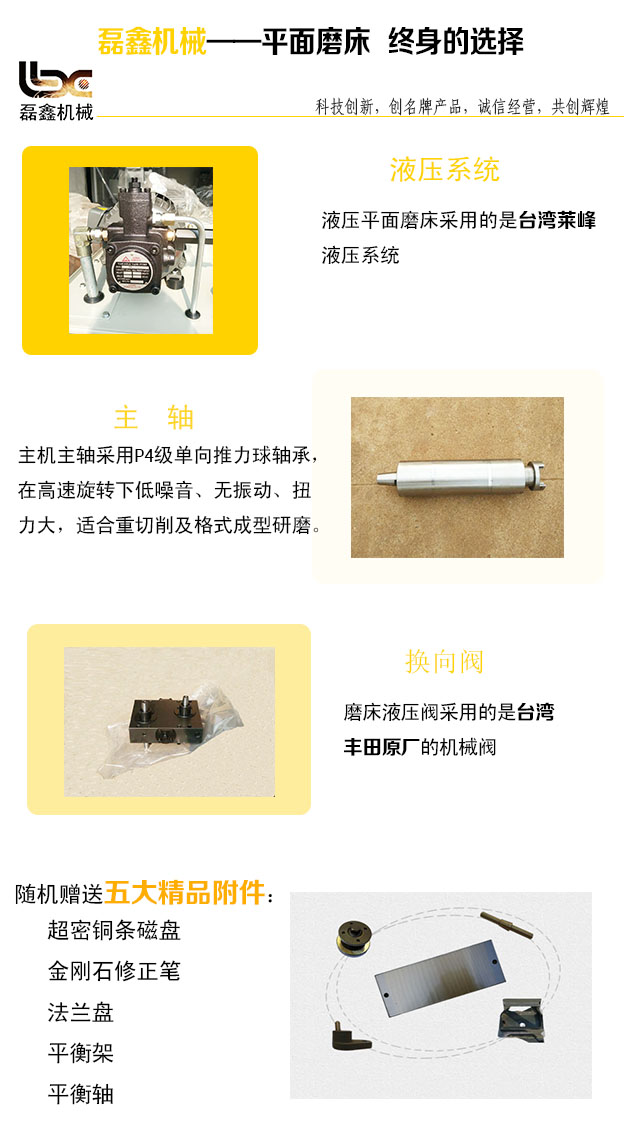

M250YAH液压平面磨床X轴采用液压传动系统，液压系统由一套电机定量泵组成，泵最大流量20 L/min，电机功率1.5KW，泵的工作压力可达3mpa，系统压力由溢流阀调节，系统主机械阀采用台湾丰田原厂磨床专用阀，该阀由换向控制和节流调速控制两部分组成，节流阀调速部分还有卸荷功能，可实现工作台的启停，此阀同时具备缓冲调节功能。Y轴采用直流减速电机，细牙丝杆传动，磨床专用驱动器控制。该系统由一套电机，同步带，同步带轮组成,该自动进给系统可实现断续进给和连续进给，进给速度可实现无级调速，精确控制进刀尺寸。该机床操作方便、加工精度高、运动稳定、热稳定性好、噪声低，维护保养方便。

技术参数
工作台	台面尺寸(长×宽)		mm	500×230
	工作台前后行程		mm	260
	工作台左右行程		mm	630
	工作台左右移动速度（无级）		m/min	3-20
	工作台T型槽(槽数×槽宽)		mm	1×14
磨头	砂轮轴中心线至工作台面最大距离		mm	470
	垂直进给手轮进给量	手轮每转	mm	2
		手轮每格	mm	0.01
	横向进给手轮进给量	手轮每转	mm	4
		手轮每格	mm	0.02
	砂轮轴转速		r/min	2850
	砂轮尺寸(外径×宽×内径)		mm	Φ200×16×Φ31.75
液压系统	主轴马达		kw	1.5
	工作压力		Mpa	3
	油箱容量		L	60
工作精度	加工表面对基面的平行度		mm	300∶0.01
	表面粗糙度		μm	Ra0.32
机床重量	净重		kg	1100
	毛重		kg	1200
电动机总功率			kw	2.79
磨头电机功率			kw	1.1
频率			w	50
外形尺寸（长×宽×高)			mm	1700×1300×1800
包装箱尺寸(长×宽×高)			mm	1400×1200×1900
